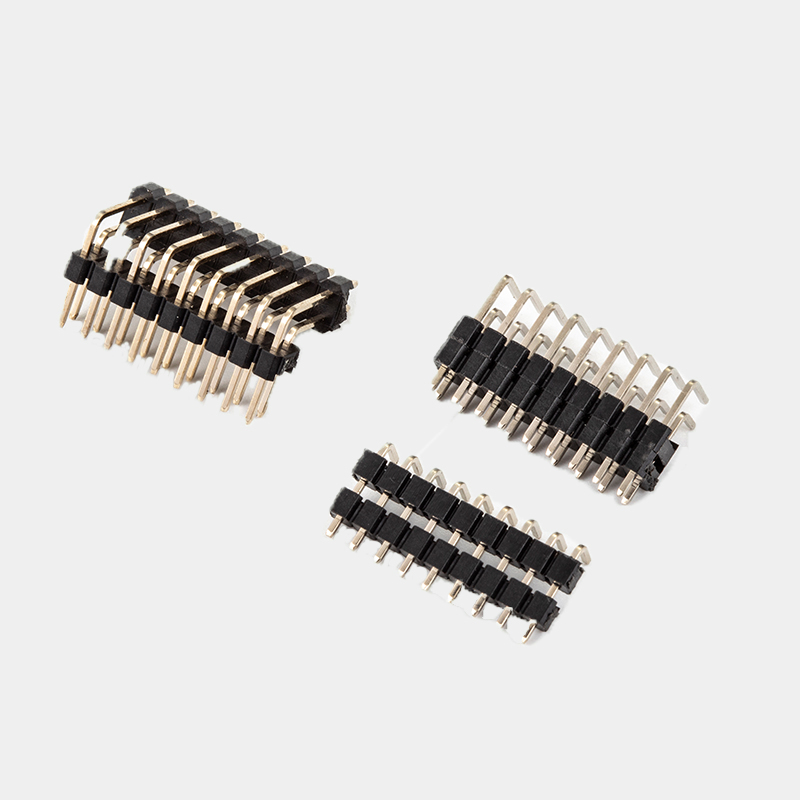

PH2.54 Pin Header Stack R/A TYPE

Product Parameter

Product Name: 2.54 spacing single and double row stack bended pin header

Pin: 1 * 1-1 * 40p, 2 * 2-2 - * 40p

Rated current 5A

Rated voltage 250V

Contact resistance ≤ 20m Ω

Insulation resistance ≥ 1000m Ω

Working temperature: - 25? - + 105

The welding temperature is + 260 ° for 10s

Packaging: bag, box, tube, tape (roll)

Application fields: industrial control system, SPC exchange, computer, display (screen), instrumentation, security, automotive new energy, lighting, digital appliances, set top box, communication equipment and other fields

Product parameters:

Needle length: customized, up to 70mm

Plastic materials: PBT, PA6T, PA9T, LCP

Contact terminal material: H62 / H65 brass, phosphor bronze, alloy, copper clad steel

Single plastic height: 1.0 mm, 1.5 mm, 1.7 mm, 2.0 mm, 2.5 mm

Plastic color: black, white, yellow, red, blue, orange, grey, grey

Electrodeposition: gold, tin, nickel and silver plating

网络优化资料：

插头排针，一个连接器，英文名：PinHeadero。

该连接器广泛应用于电子、电器、仪表等行业的PCB线路板上，它的作用是在受阻或不能通电的电路之间起到桥梁的作用，承担着电流或信号的传递。常与排母配合使用，组成板对板连接；或与电子线束接线端。

配合使用，组成板对线连接﹔也可单独用于板与板的连接。

因为不同产品所需的规格是不一样的，所以排针也有多种型号规格，按照电子工业标准对排针连接器进行了分类：

按其间距，可大致分为2.54mm、2.00mm.1.27mm、1.00mms0.8mm五种按排数排列的针、双排针等﹐按包装规则有贴片SMT〈卧贴/立贴)﹐插件DIP(直插/弯插)﹐等。

连接头，连接头的一种。英语名：FemaleHeadero，是一种广泛用于电子、电器、仪器等设备的通用连接件，主要用作电流或信号传输。常配合排针使用y组成板对板连接。

根据FKMCONN的标准排母产品分类，不同电子产品的规格不尽相同，因此，排母也有多种型号，按其产品分类：按排母间距大致分为2.54mm·2.00mm.1.27mm.1.00mm.1.00mms.0.8mm五种类型，也可根据需要定制其他特殊间距：厂商排名根据排数有单排母、双排母、三排母等；根据封装规则有贴片SMT、插件DIP(直插/弯插)等；为了配合相应的排针使用，可定制不同尺寸的排母塑料高度。
