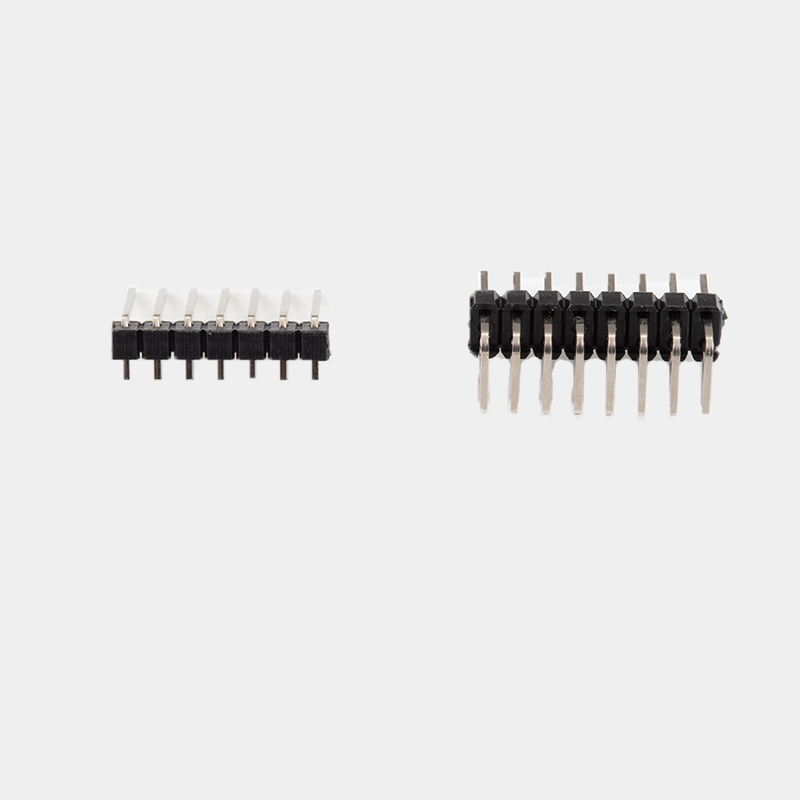

PH2.54 Pin Header R/A TYPE

Product Parameter

Product Name: 2.54 spacing single and double row bended pin header

Pin: 1 * 1-1 * 40p, 2 * 2-2 - * 40p

Rated current 5A

Rated voltage 250V

Contact resistance ≤ 20m Ω

Insulation resistance ≥ 1000m Ω

Working temperature: - 25? - + 105

The welding temperature is + 260 ° for 10s

Packaging: bag, box, tube, tape (roll)

Application fields: industrial control system, SPC exchange, computer, display (screen), instrumentation, security, automotive new energy, lighting, digital appliances, set top box, communication equipment and other fields

Product parameters:

Needle length: customized, up to 70mm

Plastic materials: PBT, PA6T, PA9T, LCP

Contact terminal material: H62 / H65 brass, phosphor bronze, alloy, copper clad steel

Single plastic height: 1.0 mm, 1.5 mm, 1.7 mm, 2.0 mm, 2.5 mm

Plastic color: black, white, yellow, red, blue, orange, grey, grey

Electrodeposition: gold, tin, nickel and silver plating

网络优化资料：

终端行业的快速发展可以概括为:一是本地优势企业的快速成长和提升。在国内市场，一大批技术过硬、发展迅速的良好企业迅速崛起，带动了终端行业快速前进；另外，终端行业受技术影响，使得新企业的进入门槛更高。终端企业需要不断推进产品技术自主创新，以确保终端市场的良性发展和健康增长；此外，终端企业还积极引入资本投资、开发新兴市场等多元化策略，乐于详细探讨终端收款系统的应用:

可插拔终端插座描述了不同的穿透方法，如水平、直的或倾斜的印刷电路板。可以根据排针 排母客户需求选择不同的方法。它可以选择公制仪表和标准仪表，是市场上受欢迎的终端类型。

栅栏型端子可以完成安全、可靠、有用的连接，特别是在大电流、高电压的应用环境中。就业是最一般的，比如变频，防暴，数控面板，门禁控制器，传感器，PLC，仪表外观，电源，伺服驱动。以上对插入式终端的就业需求是:插入力稳定，接触电阻小，排针排母厂商满足一定的寿命和疲劳，所以对硬件弹片数据的需求更高。所以商品描述符需要有一定的排版和选材经验。围栏终端主要用于:供电、继电器(尤其是双层终端)、变频器、电梯占用(较少)、空调。

图纸下载：

CH-254-PH-X-XX-H-R-XXX-XXY-X-Model.pdf

CH-254-PH-X-XX-H-RD-XXX-XXY-X-Model.pdf
