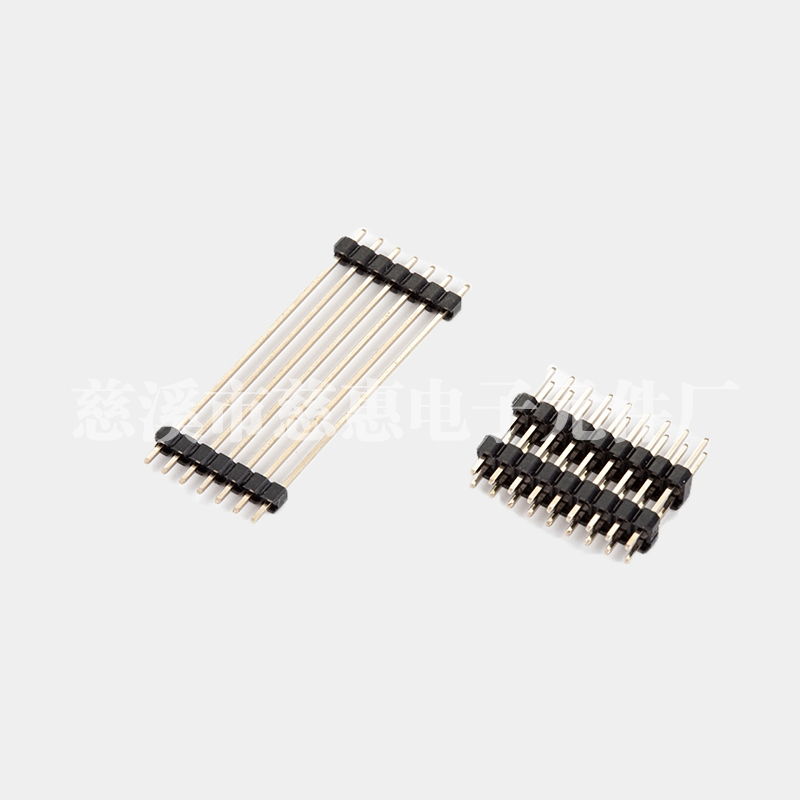

PH2.54 单双排针双塑 180°

产品名称：2.54间距 单双排双塑直针

pin位：1*1-1*40p，2*2-2-*40p

额定电流5A

额定电压250V

接触电阻≤20mΩ

绝缘电阻≥1000MΩ

工作温度：-25°—— +105°

焊接温度：+260°，10s Max

包装方式：袋装，盒装，管装，编带包装（卷装）

应用领域：工业控制系统、程控交换机、电脑、显示器(屏)、仪器仪表、安防、汽车新能源、照明、数码电器、机顶盒、通讯设备等领域

产品参数：

针长：                        定制，可达70mm

塑胶材料：                 PBT,PA6T,PA9T,LCP

接触端子材料：           H62/H65黄铜，磷青铜，合金，铜包钢

单塑胶高度：              1.0mm，1.5mm，1.7mm ,2.0mm ，2.5mm

塑胶颜色：                 黑，白，黄，红，蓝，橙，灰，正凌灰

电镀层：                    镀金，镀锡，镀镍，镀银

网络优化资料：

插板连接件结构原理。

对接插件的基本结构件包括：接触器、绝缘体、外壳、附件等。

接触器(contacts)是实现电气连接功能的核心部件。通常包括正、负接触件组成接触对，通过阴、阳接触件的插入完成电连接。

正交触点的形状有圆柱形(圆针)、方柱形(方针)或扁平形(圆片)，方形pin针都是刚性的零件。一般用黄铜、磷青铜制成阳性触点。

接触件即是插孔，是接触对中的关键部件，它依靠弹性结构在与插孔相插入时的弹性变形，产生弹性力，与正向接触件形成紧密接触，完成连接。

其结构形式多种多样，有筒形(劈、缩)、音叉、悬臂梁式(纵槽)、折迭式(纵槽、9字形)、盒式(纵槽)和双曲面线弹簧式(纵槽)等。

绝缘器又称接触器或安装板，其作用是将接触器放置在所需的位置排针排母检测机器和间隔上，保证接触器之间及接触器与外壳之间的绝缘性。选用绝缘材料加工成绝缘体的基本要求是具有良好的绝缘电阻、耐电压和易于加工。

图纸下载：

CH-254-PH-X-XX-PC-H-PA-S-XXY-A-Model.pdf
