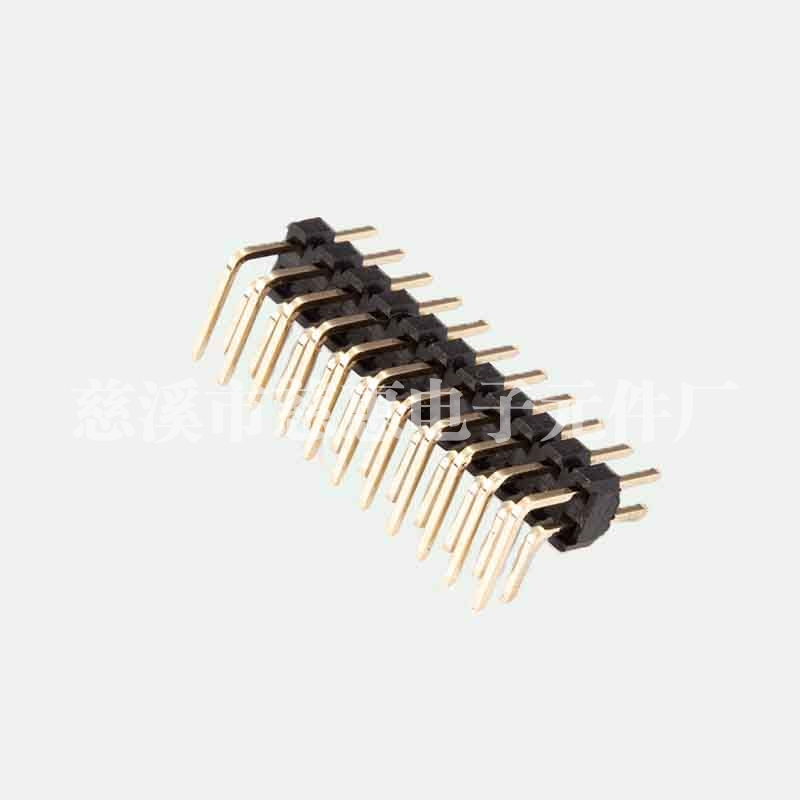

PH2.0 单双排针90°

产品名称：2.0间距 单双排弯针 反弯

pin位：1*1-1*40p，2*2-2-*40p

额定电流3A

额定电压250V

接触电阻≤20mΩ

绝缘电阻≥1000MΩ

工作温度：-25°—— +105°

焊接温度：+260°，10s Max

包装方式：袋装，盒装，管装，编带包装（卷装）

应用领域：PCB板与板之间的对接

产品参数：

针长：                              定制，可达39mm

塑胶材料：                       PBT,PA6T,PA9T,LCP

接触端子材料：                H62/H65黄铜，磷青铜

单塑胶高度：                    1.0mm，1.5mm，1.7mm ,2.0mm

塑胶颜色：                       黑，白，黄，红，蓝，橙，灰，正凌灰

电镀层：                          镀金，镀锡，镀镍，镀银

网络优化资料：

f)母线与螺纹端子连接时，母线孔径不应大于1毫米，螺纹氧化膜必须刷干净，螺母接触面必须光滑，螺母与母线之间应加铜镀锡平垫圈，并应提供锁紧螺母，但不应加弹簧垫。

g)母线安装后，应无内应力，无明显凹陷，两个支撑点pin针套管内偏差不得大。

4mm以内。母线触头的所有接触部分应紧密结合。螺栓拧紧后，用0.05毫米塞尺检查，60毫米以上母线宽度塞尺深度不超过6毫米，60毫米以下母线宽度塞尺深度不超过4毫米。6.8.7母线固定在支柱绝缘子上时，应符合下列要求:

6.8.7.1母线固定金具与支柱绝缘子之间的固定应光滑牢固，排针排母封装其支撑的母线不应承受附加应力。当客车长度超过6.8.7.1时，应在中间增加一个固定支架。

图纸下载：

CH-200-PH-X-XX-H-R-XXX-XXY-A-Model.pdf
