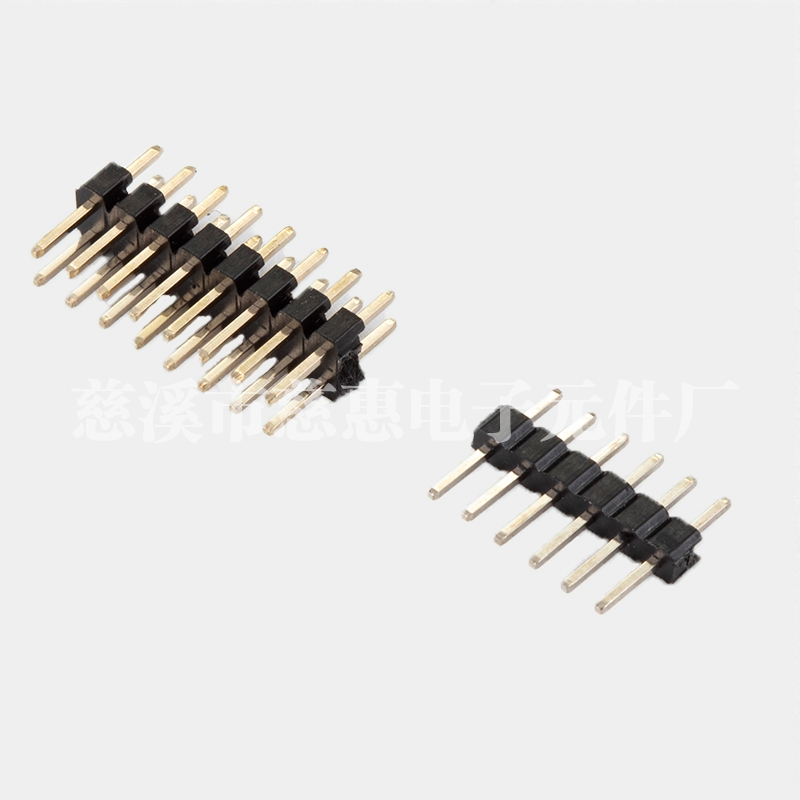

PH2.0 单双排针 180°

产品名称：2.0间距 单双排直针

pin位：1*1-1*40p，2*2-2-*40p

额定电流3A

额定电压250V

接触电阻≤20mΩ

绝缘电阻≥1000MΩ

工作温度：-25°—— +105°

焊接温度：+260°，10s Max

包装方式：袋装，盒装，管装，编带包装（卷装）

应用领域：PCB板与板之间的对接

产品参数

针长：                              定制，可达39mm

塑胶材料：                       PBT,PA6T,PA9T,LCP

接触端子材料：                H62/H65黄铜，磷青铜

单塑胶高度：                    1.0mm，1.5mm，1.7mm ,2.0mm

塑胶颜色：                       黑，白，黄，红，蓝，橙，灰，正凌灰

电镀层：                          镀金，镀锡，镀镍，镀银
