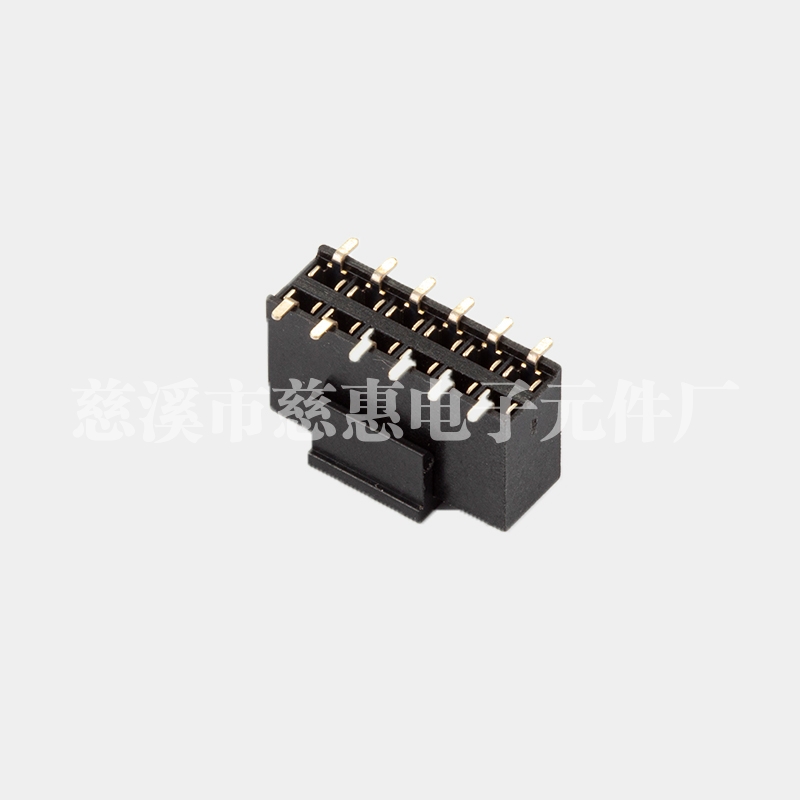

PH2.54-H5.0/8.5-2x6P-SMT排母

网络优化资料：

材料

插针材料:黄铜或磷青铜绝缘体材料:塑胶UL 94V-O6、表面处理:

插针表面先镀镍，镀层厚度50u"，再镀金，镀层厚度1.2u "。7、加工工艺

排针工艺过程主要为﹔先按要求用黄铜(或磷青铜)加工好插针，并按要求先镀镍规格再镀金再使用模具加正好绝缘体部份,然后在专用设备上按尺寸要求将插针镶到绝缘体上。

使用条件

电流<3A

电压<AC 500V

绝缘体阻抗500OMQ2 Min使用温度-40~+105°C9、使用方法

设计人员按本规范中按标注示例给出物料名称及规格，物料编号按编号规则(见序9）进行。采购人员按规范采购入库。

说明: 1、对于直排针，一般情况下其长度A即为两PCB间的距离。

2、对于和规范中要求不同的由设计人员出图纸。

配套使用,构成板对线连接﹔亦可独立用于板连接。

由于不同产品所需要的规格并不相同，因此排针也有多种型号规格，按电子行业的连接器标准分类:

根据间距大致可分为2.54mm，2.00mm.1.27mm，1.00mms0.8mm五类根据排数有单排针，双排针等﹔根据封装用法则有贴片SMT〈卧贴/立贴)﹐插件DIP（直插/弯插）等

排母,连接器的一种。英文名称:Female Headero是一种广泛应用于电子、电器、仪表中的通用连接器件﹐主要起到电流或信号传输的作用。通常与排针配套使用y构成板对板连接。

由于不同电子产品所用到的规格并不完全相同,因此排母也有多种型号,按FKMCONN的标准排母产品分类:根据间距大致可分为2.54mm· 2.00mm.1.27mm. 1.00mms 0.8mm五类《也可根据需要订制其它特殊间距）﹔根据排数有单排母，双排母，三排母等﹔根据封装用法则有贴片SMT，插件 DIP（直插/弯插〉等﹔同时为配合对应的排针使用，可订制不同尺寸的排母塑高。
