压排牛角

  • 所属分类:IDC
  • 浏览次数:
  • 发布日期:2020-11-20 09:10:58
  • 产品概述
  • 性能特点
  • 图纸下载

产品参数:

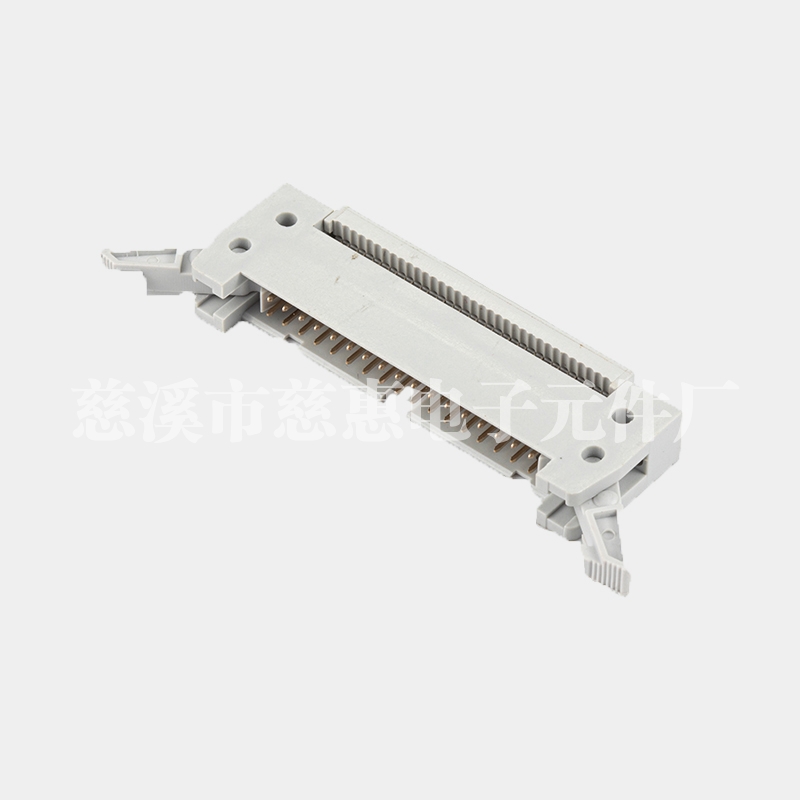

名称:                                                         2.54压排牛角

pin位:                                                       6P-64P

结构:                                                        主体,中盖,耳扣。有带固定座及不带固定座之分,带固座有耳(BF-P系列), 不带固定座无耳(BF-N系列)。耳扣有分高脚及矮脚之分。高脚是配用2.54mmIDC三件套自扣卡勾用(自锁功能)。矮脚是                                                                     配用2.54mmIDC二件套自扣卡勾用(自锁功能)。

适用:                                                         配用于 2651 26AWG 28AWG 1.27MM间距灰排线及彩虹色扁平线

颜色:                                                         普通颜色为黑色. 还有灰色之分;

材质:                                                           SORY标准PBT环保料 (94V-0)

端子材质:                                                     青铜及磷青铜;

电镀层:                                                      镀半金镍和镀全金及镀镍之分!!

基座:                                                          PBT加纤30%(94V-0)

端子:                                                        青铜T=0.30(底镍50u"、接触区镀金1~30u")

电气性能

额定电流:                                                  1.0Amp

耐受电压:                                                  AC 500V/1Minute

绝缘电阻:                                                  1000mΩ Min,在DC 500V时

接触电阻:                                                   20mΩ Max

工作温度:                                                   -40°C~+105°C

应用领域:工业控制系统、程控交换机、电脑、显示器(屏)、仪器仪表、安防、汽车新能源、照明、数码电器、机顶盒、通讯设备等领域


网络优化资料:

插板连接器的技术特性。

面板连接件的一些技术特点:

一点,“柔”,灵活衔接,装置快速,便于拆卸。

二是对板接头的超低高度,目的在于减薄机身的厚度。

3.触点结构,具有超强的耐环境性,不仅柔韧,而且选用触点可靠性高的“巩固连接”作为进步插座和插头的组合力,在固定金属件和触点部选用简单的锁扣组织,在进步组合力的共同作用下,使锁守时更有插拔实感。

四、为满足SMT工艺的要求,整个产品的端子焊缝均严格要求具有优良的共面度。

五、超窄型板对板接头对电镀工艺有新的要求,如何保证产品镀层厚度和上锡效果简易牛角插座不爬锡,成为衔接器小型化的首要问题。

在机械电路设计中,对板连接器可作简单的构造。通过在衔接器底面设置绝缘壁,排针排母进口厂家使PCB板走线和金属端子不用接触就能在衔接器底面上进行配线,有利于PCB板适当小型化。

7.装配工艺指导,随着年代的发展,微型插接器的使用越来越多,因此在装配时,必须将导入视点对准,再用力压下,以防止产品因错位压下而损坏。

压排牛角
