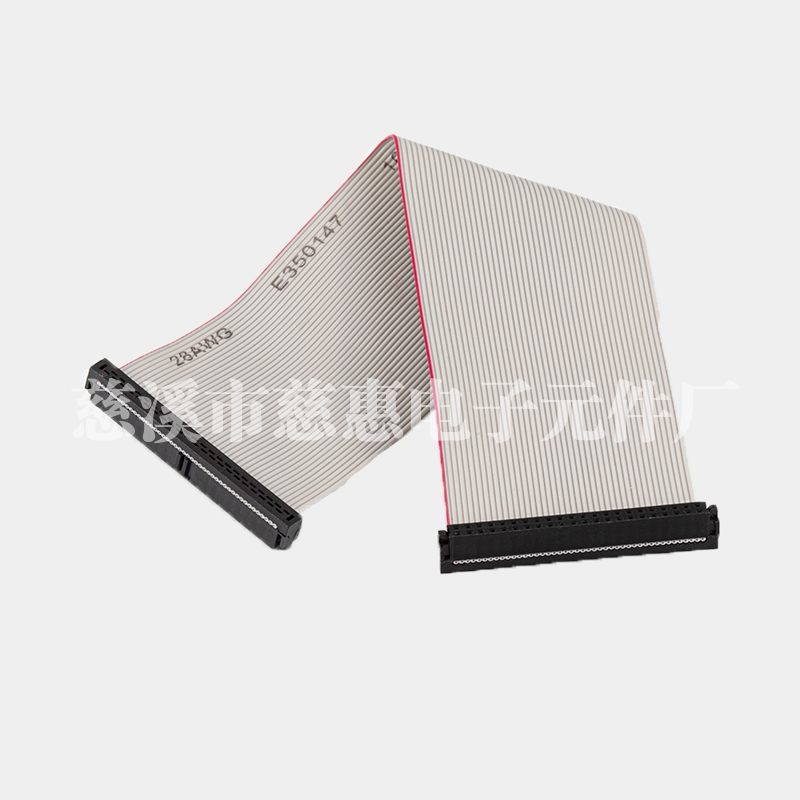

IDC组合排线 灰排线

  • 所属分类:IDC
  • 浏览次数:
  • 发布日期:2020-11-20 09:11:55
  • 产品概述
  • 性能特点
  • 图纸下载

产品参数:

名称:                                                              2.54IDC成品灰排线

结构:                                                              2.54IDC三件式、灰排线

排线间距:                                                       PH1.27MM

排线规格:                                                       UL2651 28AWG

铜线结构材质:                                                先镀后绞 (另有:先绞后镀 铜包钢 铝镁丝 7股--12股铜线)

铜芯线导体:                                                    7/0.12MM 【常规7/0.08MM  7/0.09MM  7/0.1MM  7/0.16MM 7/0.2MM (7为7股铜线)】

外被颜色:                                                       常规为灰色带红边带印字,另有黑色及黄色,需订做!

导体直径:                                                        0.12±0.005mm

导体伸长率:                                                    18℅↑

导体截面积:                                                    0.36mm2

导体绞距:                                                       10.7mm↓

绝缘体厚度:                                                    最小0.10mm平均0.23mm

线径厚度:                                                       0.9±0.05mm

绝缘体伸长率:                                                100.00℅

绝缘体抗张强度:                                             1.066Kg/m㎡↑

火花试验:                                                       3.0KV/0.15SPC↑

耐压:                                                              2KV  10mA

导体电阻:                                                       ≤237Ω/RM↓

绝缘电阻:                                                       ≥100mΩ/RM↑

电容:                                                              40PF/M

阻抗:                                                              100Ω

工作温度:                                                       -40°C~+105°C

绝缘外被:                                                       环保PVC 45P(RoHS) 8058灰色


网络优化资料:

接线板接头的基本性能。

对接线板连接件的基本性能可以分为三类:机械性能、电气性能和环境性能。

联接功能而言,拉力对地面的机械性简易牛角能至关重要。拉拔力分为拉拔力和拉拔力(又称分离力),二者对拉拔力的要求有所不同。相关标准中规定了插接力和最小分离力,这表明从使用角度看,插接力较小(因此LIF的插接力较低,ZIF的结构的插接力较低),分接力排针单排如果过小,将影响触点的可靠性。

另外重要的机械性能是板对接头的机械寿命。机器寿命实际上是一种耐久性指标,国标GB5095将其称为机械操作寿命。以插入式和拔出式为一个循环,以连接器在规定的插拔式循环之后是否能正常完成其连接功能(如接触电阻值)为判断标准。

对中接头的拉力和机械寿命与触点结构(正压面)接触部位的镀层质量(滑动摩擦系数)和触点排列尺寸精度(对中)有关。

IDC组合排线 灰排线
