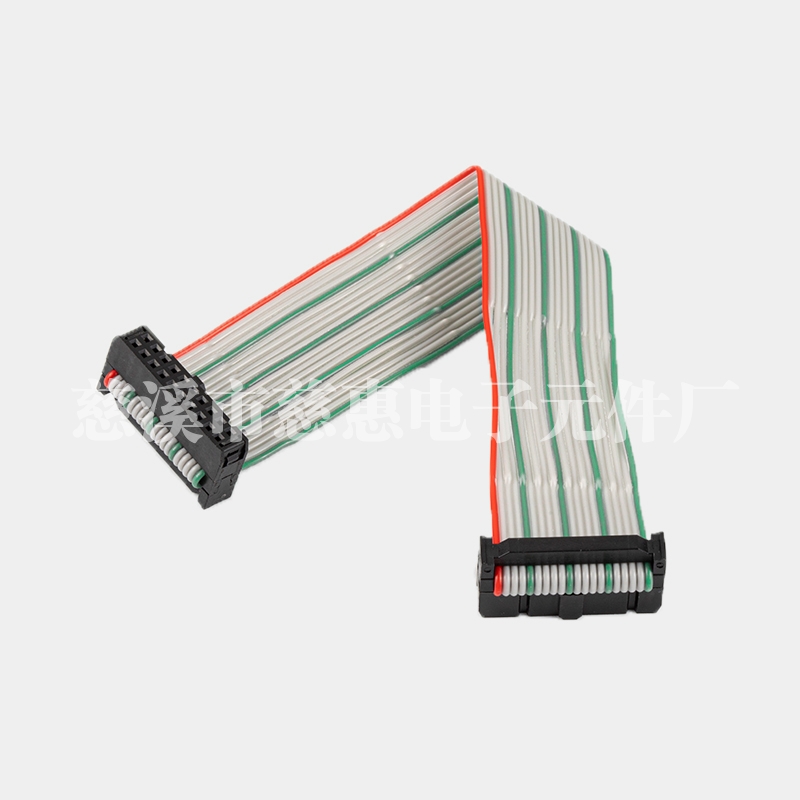

IDC组合排线 彩排线

  • 所属分类:IDC
  • 浏览次数:
  • 发布日期:2020-11-20 09:12:24
  • 产品概述
  • 性能特点
  • 图纸下载

产品参数:

名称:                                                                  2.54IDC成品灰排线

结构:                                                                  2.54IDC三件式、灰排线

排线间距:                                                           PH1.27MM

排线规格:                                                           UL2651 28AWG

铜线结构材质:                                                    先镀后绞 (另有:先绞后镀 铜包钢 铝镁丝 7股--12股铜线)

铜芯线导体:                                                        7/0.12MM 【常规7/0.08MM  7/0.09MM  7/0.1MM  7/0.16MM 7/0.2MM (7为7股铜线)】

外被颜色:                                                           常规为灰色带红边带印字,另有黑色及黄色,需订做!

导体直径:                                                           0.12±0.005mm

导体伸长率:                                                        18℅↑

导体截面积:                                                        0.36mm2

导体绞距:                                                           10.7mm↓

绝缘体厚度:                                                       最小0.10mm平均0.23mm

线径厚度:                                                           0.9±0.05mm

绝缘体伸长率:                                                    100.00℅

绝缘体抗张强度:                                                 1.066Kg/m㎡↑

火花试验:                                                           3.0KV/0.15SPC↑

耐压:                                                                  2KV  10mA

导体电阻:                                                           ≤237Ω/RM↓

绝缘电阻:                                                           ≥100mΩ/RM↑

电容:                                                                  40PF/M

阻抗:                                                                  100Ω

工作温度:                                                          -40°C~+105°C

绝缘外被:                                                           环保PVC 45P(RoHS) 8058灰色


网络优化资料:

插板连接件结构原理。

对接插件的基本结构件包括:接触器、绝缘体、外壳、附件等。

接触器(contacts)是实现电气连接功能的核心部件。通常包括正、负接触件组成接触对,通过阴、阳接触件的插入完成电连接。

正交触点的形状有圆柱形(圆针)、方柱形(方针)或扁平形(圆片),方形pin针都是刚性的零件。一般用黄铜、磷青铜制成阳性触点。

接触件即是插孔,是接触对中的关键部件,它依靠弹性结构在与插孔相插入时的弹性变形,产生弹性力,与正向接触件形成紧密接触,完成连接。

其结构形式多种多样,有筒形(劈、缩)、音叉、悬臂梁式(纵槽)、折迭式(纵槽、9字形)、盒式(纵槽)和双曲面线弹簧式(纵槽)等。

绝缘器又称接触器或安装板,其作用是将接触器放置在所需的位置排针排母检测机器和间隔上,保证接触器之间及接触器与外壳之间的绝缘性。选用绝缘材料加工成绝缘体的基本要求是具有良好的绝缘电阻、耐电压和易于加工。
